Hướng dẫn lắp đặt điện năng lượng mặt trời

Xu hướng phát triển và tầm quan trọng của điện năng lượng mặt trời

Hướng dẫn lắp đặt điện năng lượng mặt trời – Trong những năm gần đây, năng lượng tái tạo nói chung và điện năng lượng mặt trời nói riêng đã trở thành từ khóa quen thuộc trong chiến lược phát triển năng lượng xanh tại Việt Nam. Với khí hậu nhiệt đới gió mùa, cường độ bức xạ mặt trời dồi dào quanh năm, việc ứng dụng hệ thống điện mặt trời không chỉ giúp các hộ gia đình, doanh nghiệp, nhà xưởng tiết kiệm hóa đơn tiền điện khổng lồ mà còn góp phần bảo vệ môi trường, giảm thiểu lượng khí thải carbon ra bầu khí quyển.

Tuy nhiên, để một hệ thống điện năng lượng mặt trời vận hành an toàn, đạt hiệu suất tối ưu và kéo dài tuổi thọ lên tới 25 – 30 năm, khâu thiết kế và thi công đóng vai trò quyết định. Hiểu được điều đó, ALPHA SOLAR mang đến hướng dẫn lắp đặt điện năng lượng mặt trời chuẩn kỹ thuật từ A-Z, giúp chủ đầu tư nắm bắt toàn diện quy trình triển khai chuyên nghiệp, minh bạch và hiệu quả nhất.

Tổng quan về hệ thống điện năng lượng mặt trời và nguyên lý hoạt động

Trước khi tiến hành thi công bất kỳ công trình nào, việc nắm rõ cấu tạo và nguyên lý hoạt động của hệ thống là bước nền tảng vô cùng quan trọng. Một hệ thống điện mặt trời hòa lưới (on-grid) tiêu chuẩn do ALPHA SOLAR cung cấp và tư vấn lắp đặt thường bao gồm các thành phần cốt lõi sau:

Tấm quang điện (Solar Panels): Là trái tim của hệ thống, có nhiệm vụ hấp thụ ánh sáng mặt trời và chuyển đổi quang năng thành điện năng (dòng điện một chiều – DC). Các tấm pin hiện đại sử dụng công nghệ Mono PERC hoặc N-type cho hiệu suất chuyển đổi vượt trội.

Bộ chuyển đổi Inverter (Inverter Solar): Thiết bị chuyển đổi dòng điện một chiều (DC) từ tấm pin thành dòng điện xoay chiều (AC) có cùng tần số và điện áp với lưới điện quốc gia để cung cấp cho các thiết bị điện tiêu thụ.

Hệ thống khung giá đỡ (Mounting Structure): Được chế tạo từ nhôm đúc định hình hoặc thép không gỉ (Inox 304), chịu được sức gió lớn, có nhiệm vụ cố định tấm pin ở góc nghiêng tối ưu.

Tủ điện phân phối và bảo vệ (AC/DC Protection Box): Gồm các thiết bị đóng cắt (MCB), thiết bị chống sét lan truyền (SPD) giúp bảo vệ toàn bộ hệ thống trước các sự cố quá tải hoặc sét đánh.

Hệ thống cáp điện chuyên dụng: Cáp DC chuyên dụng chịu nhiệt, chống tia UV và cáp AC truyền tải điện năng an toàn.

Nguyên lý hoạt động đơn giản:

Ánh sáng mặt trời chiếu vào các tấm pin quang điện → Sản sinh ra dòng điện một chiều (DC) → Dòng điện DC được truyền qua tủ điện bảo vệ đến bộ chuyển đổi Inverter → Inverter chuyển hóa thành dòng điện xoay chiều (AC) cấp cho các thiết bị điện trong nhà hoặc đẩy phần điện dư thừa lên lưới điện quốc gia (nếu có cơ chế phù hợp).

Hướng dẫn lắp đặt điện năng lượng mặt trời

Lợi ích vượt trội khi đầu tư hệ thống điện mặt trời

Việc đầu tư lắp đặt một hệ thống năng lượng mặt trời đòi hỏi khoản chi phí ban đầu, nhưng những giá trị dài hạn mà nó mang lại là không thể phủ nhận:

Tiêu chí đánh giá	Lợi ích mang lại
Hiệu quả kinh tế	Giảm từ 60% đến 90% chi phí tiền điện hàng tháng, thời gian hoàn vốn nhanh chỉ từ 4 – 6 năm.
Độ bền hệ thống	Tuổi thọ tấm pin kéo dài từ 25 – 30 năm, Inverter bảo hành dài hạn từ 5 – 10 năm.
Bảo vệ môi trường	Giảm phát thải khí nhà kính, tận dụng nguồn năng lượng sạch vô tận từ thiên nhiên.
Nâng tầm giá trị công trình	Tăng tính thẩm mỹ, hiện đại cho ngôi nhà, nhà xưởng hoặc văn phòng doanh nghiệp.

Quy trình hướng dẫn lắp đặt điện năng lượng mặt trời chuẩn kỹ thuật từ ALPHA SOLAR

Để đảm bảo hệ thống vận hành bền bỉ, an toàn tuyệt đối và đạt sản lượng điện cao nhất, đội ngũ kỹ sư tại ALPHA SOLAR luôn tuân thủ nghiêm ngặt quy trình 6 bước chuẩn hóa dưới đây:

Bước 1: Khảo sát thực tế và phân tích nhu cầu sử dụng

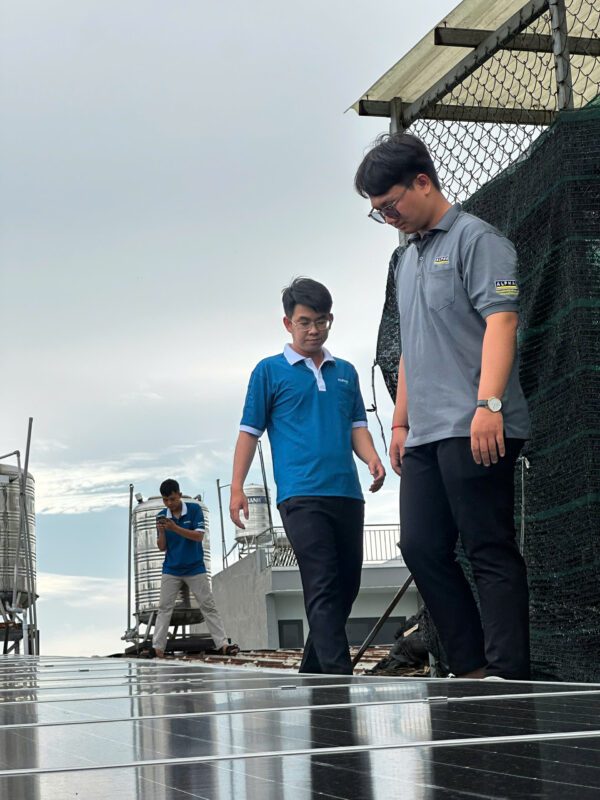

Khảo sát mặt bằng: Kiểm tra diện tích mái nhà (mái tôn, mái ngói, mái bằng), hướng mái, độ dốc và tình trạng che bóng từ cây cối, các công trình xung quanh.

Phân tích tải tiêu thụ: Thống kê các thiết bị điện mà khách hàng đang sử dụng để tính toán công suất hệ thống (ví dụ: hệ thống 3kWp, 5kWp, 10kWp cho hộ gia đình hoặc hệ thống công suất lớn cho nhà xưởng).

Bước 2: Thiết kế hệ thống và lên bản vẽ kỹ thuật chi tiết

Kỹ sư ALPHA SOLAR tiến hành thiết kế sơ đồ nguyên lý mạch điện, sơ đồ bố trí tấm pin (Layout Design) trên phần mềm chuyên dụng.

Tính toán tải trọng tác động lên mái nhà, đảm bảo kết cấu mái chịu lực tốt, không bị dột thấm khi trời mưa.

Lên danh sách vật tư chi tiết bao gồm số lượng tấm pin, chủng loại Inverter, tiết diện dây dẫn, thiết bị đóng cắt phù hợp với công suất.

Bước 3: Chuẩn bị vật tư và thiết bị chính hãng

Tập kết đầy đủ các thiết bị đạt chuẩn quốc tế (CE, TUV, IEC) do ALPHA SOLAR phân phối trực tiếp.

Kiểm tra thông số kỹ thuật, số seri của từng tấm pin và Inverter trước khi vận chuyển lên công trình.

Bước 4: Lắp đặt hệ thống khung giàn và cố định tấm pin mặt trời

Thi công lắp đặt hệ thống khung nhôm chuyên dụng hoặc giá đỡ inox lên mái nhà. Các thanh ray (rail) được bắt vít chắc chắn vào xà gồ mái tôn hoặc chân bas chuyên dụng đối với mái ngói.

Lắp đặt các tấm pin lên khung, siết chặt bằng kẹp biên và kẹp giữa chuyên dụng. Đảm bảo khoảng cách giữa các tấm pin đều đặn, thẩm mỹ và chắc chắn, chịu được sức gió bão lớn.

Bước 5: Lắp đặt hệ thống điện, biến tần Inverter và tủ bảo vệ

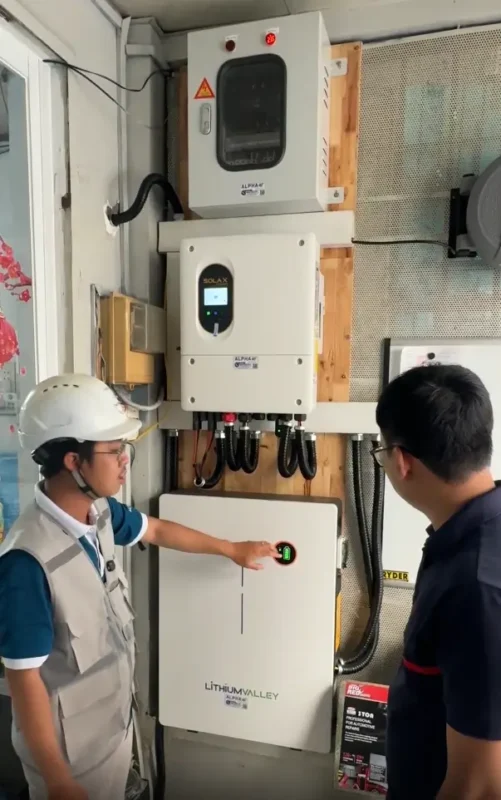

Lắp đặt biến tần Inverter tại khu vực thoáng mát, khô ráo, tránh ánh nắng trực tiếp và mưa tạt (đạt tiêu chuẩn kháng nước tối thiểu IP65).

Thi công đi dây cáp DC từ các chuỗi pin (string) xuống Inverter, sử dụng ống gen bảo vệ chống chuột cắn và tác động thời tiết.

Lắp đặt tủ điện phân phối AC/DC, đấu nối aptomat, thiết bị chống sét lan truyền (SPD) nhằm đảm bảo an toàn tuyệt đối khi xảy ra sự cố quá dòng hoặc sét đánh cảm ứng.

Bước 6: Kiểm tra, vận hành thử nghiệm và bàn giao hệ thống

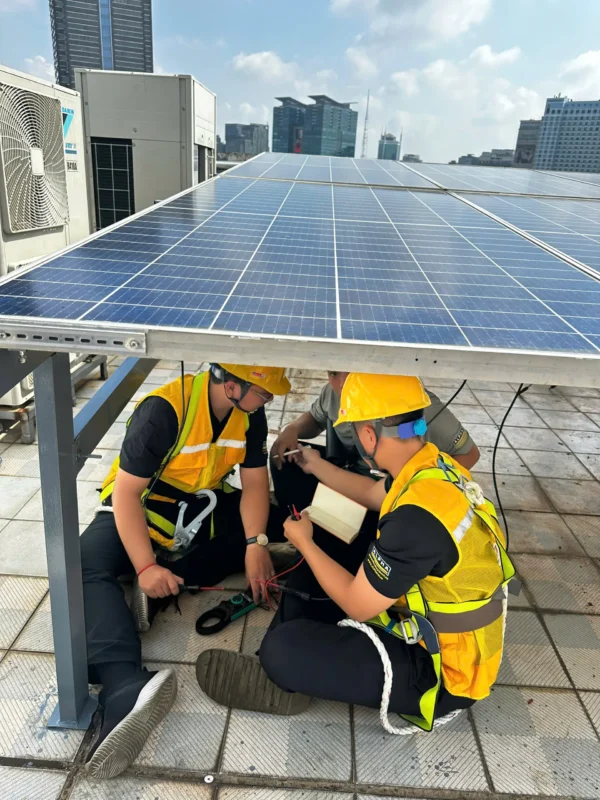

Đo đạc thông số điện áp, dòng điện của từng chuỗi pin bằng thiết bị đo chuyên dụng trước khi bật nguồn Inverter.

Tiến hành kích hoạt hệ thống, kiểm tra kết nối giám sát thông minh qua ứng dụng điện thoại (App Monitoring) giúp gia chủ dễ dàng theo dõi sản lượng điện sinh ra theo thời gian thực.

Vệ sinh sạch sẽ khu vực thi công, lập biên bản bàn giao, hướng dẫn vận hành và bàn giao gói bảo hành chính hãng từ ALPHA SOLAR.

Những lưu ý kỹ thuật quan trọng và bí quyết tối ưu hiệu suất

Trong quá trình thi công và vận hành hệ thống điện năng lượng mặt trời, kỹ thuật viên của ALPHA SOLAR đúc rút ra một số kinh nghiệm cốt lõi để hệ thống đạt hiệu suất cao nhất:

Hướng và góc nghiêng tối ưu tại Việt Nam:

Tại khu vực miền Bắc và miền Nam Việt Nam, các tấm pin nên được lắp đặt hướng về phía Nam hoặc lệch Đông/Tây một góc nhỏ.
Góc nghiêng lý tưởng dao động từ 10° đến 15° (tùy thuộc vào vĩ độ địa phương) để vừa đón được bức xạ tối đa vừa tận dụng cơ chế tự làm sạch khi trời mưa.

Tuyệt đối tránh hiện tượng che bóng (Shading):

Dù chỉ một góc nhỏ của tấm pin bị che khuất bởi cột thu lôi, bồn nước hay cành cây cũng có thể làm giảm sút đáng kể công suất của cả chuỗi (string) do đặc tính nối tiếp. Do đó, khảo sát che bóng là khâu bắt buộc không được bỏ qua.

Chống sét và tiếp địa an toàn:

Điện trở tiếp địa của hệ thống phải đạt chuẩn dưới 4 Ω (Omega). Hệ thống chống sét lan truyền giúp bảo vệ bộ Inverter đắt tiền khỏi các hiện tượng sốc điện do sét đánh gần.

Vệ sinh bảo dưỡng định kỳ:

Nên kiểm tra và vệ sinh bề mặt tấm pin bằng nước sạch từ 3 đến 6 tháng một lần (tùy thuộc vào môi trường xung quanh như gần đường lộ, khu công nghiệp hay khu dân cư) để loại bỏ bụi bẩn bám dính.

Giải pháp lắp đặt trọn gói, uy tín từ ALPHA SOLAR

Việc lựa chọn một đơn vị thi công uy tín là yếu tố quyết định đến 80% sự thành công của dự án điện năng lượng mặt trời. ALPHA SOLAR tự hào là đơn vị tiên phong cung cấp giải pháp năng lượng tái tạo toàn diện với những cam kết vàng:

Sản phẩm chính hãng 100%: Cung cấp các dòng tấm pin năng lượng mặt trời, inverter của những thương hiệu hàng đầu thế giới như SUNGROW, SolaX, TCL, LONGi đi kèm phụ kiện đạt chuẩn quốc tế với đầy đủ chứng nhận CO/CQ.

Đội ngũ kỹ sư chuyên môn cao: Trực tiếp khảo sát, thiết kế và thi công theo đúng các tiêu chuẩn kỹ thuật khắt khe nhất, đảm bảo tính thẩm mỹ và an toàn kết cấu công trình.

Chính sách bảo hành minh bạch: Bảo hành hiệu suất tấm pin lên đến 25 năm, bảo hành thiết bị Inverter và hỗ trợ bảo dưỡng kỹ thuật định kỳ tận tâm.

Tư vấn tận tâm, tối ưu chi phí: Đưa ra phương án thiết kế phù hợp với ngân sách và nhu cầu thực tế của từng khách hàng, cam kết không phát sinh chi phí ẩn.

Đầu tư hệ thống điện năng lượng mặt trời là bước đi chiến lược hướng tới sự tự chủ năng lượng và phát triển bền vững. Hy vọng bản hướng dẫn lắp đặt điện năng lượng mặt trời chi tiết trên đây từ ALPHA SOLAR đã cung cấp cho bạn đọc cái nhìn toàn diện và chuyên sâu về quy trình kỹ thuật.

Nếu bạn đang có nhu cầu tư vấn thiết kế, lắp đặt hệ thống điện mặt trời cho gia đình hoặc doanh nghiệp của mình, hãy liên hệ ngay với ALPHA SOLAR để nhận được sự hỗ trợ nhanh chóng và chuyên nghiệp nhất!
